基于架构的软件开发方法(ABSD)

alt text

开发过程

alt text

  • 架构需求
  • 架构设计
  • 架构文档化
  • 架构复审
  • 架构实现
  • 架构演化

alt text

alt text

alt text

软件架构风格

alt text

数据流风格

alt text
alt text

区别

  • 批处理:整体处理,没有用户交互
  • 管道-过滤器:流式处理,少量用户交互

调用/返回风格

调用返回风格

  • 面向过程
  • 面向对象
  • 分层架构
    分层架构风格

独立构件风格

独立构建风格

虚拟机风格

虚拟机风格

  • 解释器,自定义规则
    解释器

  • 规则为中心(再解释器的基础上,增加了经验规则),专家系统
    规则为中心

以数据为中心

以数据为中心

区别

区别

闭环控制架构(过程控制)

闭关控制架构

经典应用

  • 空调温控
  • 定速巡航

模型驱动架构(MDA Model Driven Architecture)

alt text

软件架构复用

软件架构复用

角度1

  • 机会复用(只要发现可复用的资源)
  • 系统复用(规划进行复用)

角度2

  • 横向复用(通用的)
  • 垂直复用(垂类、行业相关)

特定领域架构(DSSA)

聚焦某个行业
特定领域架构

  • 水平:不同领域,平移
  • 垂直:相同领域,深入

参与人员

参与人员

有领域经验的人员

  • 领域专家
  • 领域分析人员
  • 领域设计人员
  • 领域实现人员

三层次模型

三次模型

软件产品线

软件产品线

结构化需求分析

数据流图

数据流图

四要素

  • 数据流:数据流向,没有控制信息
  • 加工:功能块
  • 数据存储:数据库、数据表
  • 外部实体:使用这个系统的实体

数据平衡

  • 父子平衡
  • 没有输入有输出
  • 没有输出有输入
  • 输入输入不对版

面向对象分析 UML

用例图

用例图

  • 参与者(使用者,外部实体)
  • 用例(加工,功能块)
  • 流程

  • 识别参与者
  • 合并需求获得用例
  • 细化用例描述(需要细节才知道做什么)
  • 调整用例模型(包含、扩展、泛化关系优化)

用例关系

用例关系
用例关系

  • 包含(使用关系):多个功能的共性抽取出来,都涉及到公共用例,必然
  • 扩展关系: 有时要用到某种职能,可选
  • 泛化:提高通用性,父子关系,如果没有父子关系就是包含

类图和对象图

类图与对象图

  • 类名
  • 多重度
  • 关系

关系

alt text
语义强度(两者之间关系的稳定度),从弱到强

  • 依赖关系:一个事物影响到另外一个事物
  • 关联关系:描述了一组链,链是对象之间的连接
    • 聚合关系:部分与整体生命周期不同
    • 组合关系:部分和整体生命周期相同
  • 实现关系:接口和类的关系,父类改成给你了接口(抽象类,实现类的关系)
  • 泛化关系:特殊(子类)和一般(父类)关系

菱形,箭头部分是整体,另外一遍是部分

软件工程

系统运行与软件维护

遗留系统演化策略

演化策略

方向

  • 技术水平
  • 业务价值

四个象限

  • 淘汰:低水平、低价值
  • 集成:高水平、低价值,针对信息孤岛
  • 继承:低水平、高价值,意味着完全兼容遗留的功能模型、数据模型。集成的是模型,不是系统
  • 改造:高水平、高价值,增强现有系统

转换策略

  • 直接转换策略:停掉老的,开始新的,风险高
  • 并行转换策略:有一段时间,两个系统并行运行,新系统稳定后,关闭老系统,成本高
  • 分段转换策略:一段一段进行转换,或者分试点

影响可软件维护的因素

可维护性的因素

一组

  • 可理解性:源码与相关文档是否容易理解
  • 可修改性:修改的难易程度
  • 可测试性:验证软件程序的难易程度

二组

  • 可靠性
  • 可移植性

软件维护类型

  • 正确性维护:修 BUG
  • 适应性维护:应变,适应环境变化
  • 完善性维护:新需求,扩展功能,改善性能
  • 预防性维护:针对未来,专用改通用

架构描述语言 ADL

ADL

三要素

  • 构件:用来实现功能的单元
  • 连接件:连接构件的部件
  • 架构配置:描述体系结构的构建与连接件的连接图

4+1 视图

4+1视图

  • 逻辑视图:最终用户、主要表示功能(类与对象)
  • 开发视图:开发软院、软件管理(源代码结构,软件之间的配合、组装)
  • 进程视图(过程视图):继承人员、性能
  • 物理视图:系统工程人员(安装、拓扑、通信)

基于架构的软件开发方法

基于架构的软件开发方法

  • ABSD 方法是架构驱动,即去强调

嵌入式技术

层级

  • 应用层
  • 中间件层
  • 操作系统层
  • 抽象层
  • 硬件层

初始化过程

  • 片级初始化
  • 版级初始化
  • 系统初始化

系统部件

  • 嵌入式微处理器
  • 存储器
  • 内外总线逻辑
  • 定时计数器
  • 看门狗电路
  • IO 接口
  • 外部设备
  • 其他部件

典型架构

层次化模式架构

层次化模式,
调用方式分两种

封闭型,智能调用同层、下一层,封装,移植性好。

快放型,可以调用任意一层,性能好

递归模式架构

  • 自顶向下,没有便宜用例中规定的需求
  • 自底向上,最终开发者会达到子系统级的抽象

发展历程

  • 单片微型计算机
  • 微控制器
  • 片上系统
  • 以 Internet 为基础的嵌入式系统
  • 智能化、云技术推动下的嵌入式系统

微处理器

  • 微处理器 MPU
  • 微控制器 单片机 MCU
  • 信号处理器 DSP
  • 图形处理器 GPU
  • 片上系统 SOC

嵌入式操作系统定义及特点

时间敏感程度

  • 嵌入式非实时系统
  • 嵌入式实时操作系统

安全性

  • 非安全攸关系统
  • 安全攸关系统

特点

  • 微型化
  • 代码质量高
  • 实时性强
  • 专业化
  • 实时性强
  • 可裁剪、可配置(可定制)

操作系统内核架构

宏内核

内核实现的功能复杂度高,用户空间只放应用程序

运行效率高,占用资源多,不易裁剪,稳定性安全性相对差

微内核

内核实现的功能简洁,大部分服务放在用户空间,服务使用C/S架构

结构清晰,有利于协作开发,方便裁剪移植,可靠性安全性高,适用于分布式系统(C/S架构),性能相对差

嵌入式数据库分类

  • 内存方式
  • 文件方式
  • 网络方式

嵌入式软件开发

alt text

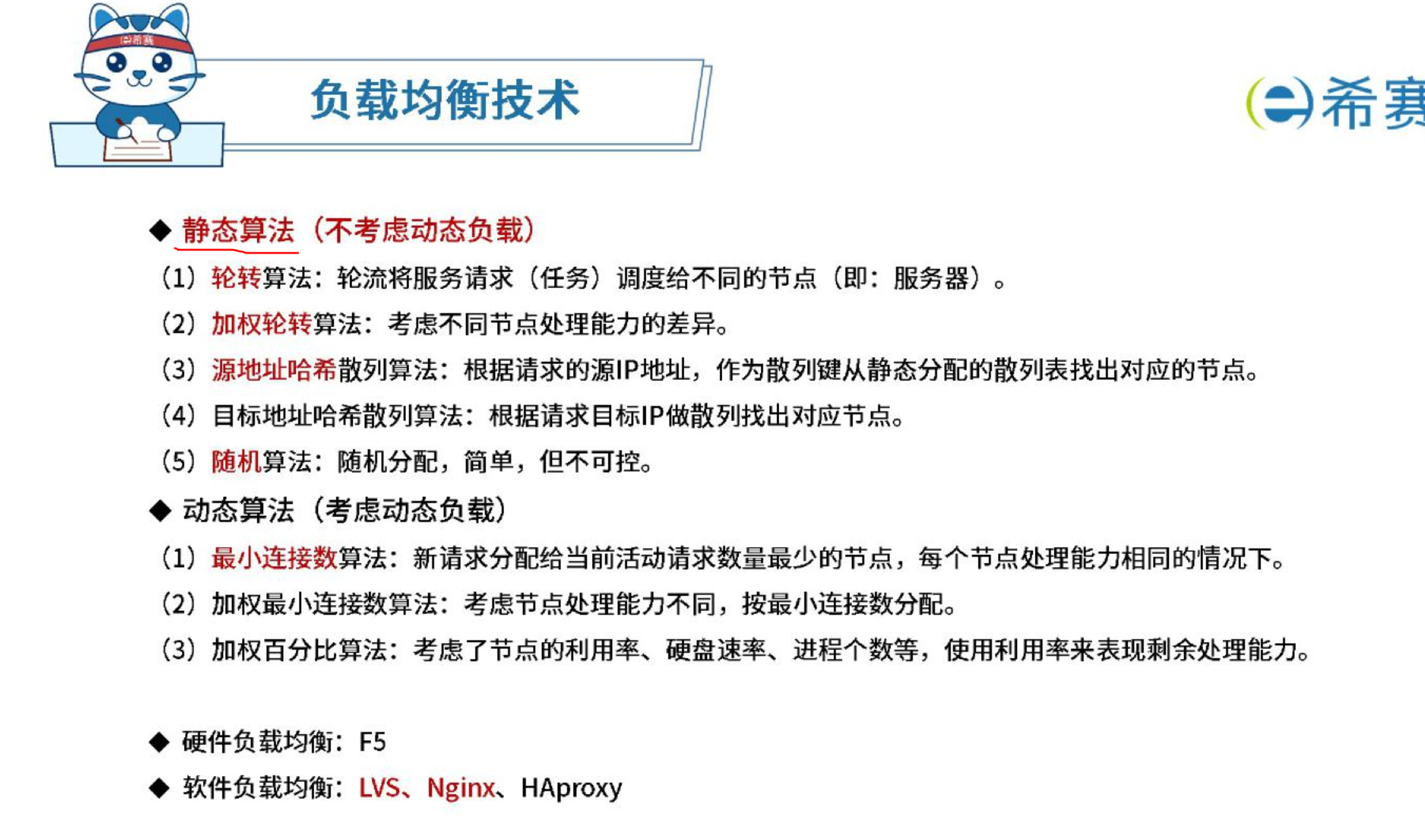

系统设计

界面设计

界面设计

  • 置于用户控制之下(典型反例:各种广告)
  • 减少用户的记忆负担(默认的一些图标,X是关闭,之类)
  • 保持界面的一致性()

结构化设计

alt text

自顶向下,逐步分解求精

  • 概要设计(分解模块,模块之间的关系)
  • 详细设计(具体任务选择合适的处理办法)

    原则

  • 模块独立性原则;高内聚(只做一件事),低耦合()
  • 模块保持的大小适中
  • 多扇入,少扇出(自己本身是高度复用,少调用别人)
  • 深度和宽度均不宜过高

内聚程度(从高到低)

内聚

  • 功能内聚(单一功能)
  • 顺序内聚(顺序执行)
  • 通信内聚(一个数据结构)
  • 过程内聚(特定次序执行,不可以调整)
  • 时间内聚(数据初始化,在同一段时间内完成)
  • 逻辑内聚(一组任务)
  • 偶然内聚

低耦合(从低到高)

  • 非直接耦合 (与其他模块没有直接关系)
  • 数据耦合(传递简单参数)
  • 标记耦合(传递结构体)
  • 控制耦合(传递控制流程信息,比如 传递了5,但是5是用来做判断流程)
  • 外部耦合(全局变量)
  • 公共耦合(公共数据区域)
  • 内容耦合 (访问另一模块的内部数据)

面向对象设计

类的分类

alt text

  • 边界类(interface)
  • 控制类(应用逻辑、业务逻辑、数据库访问逻辑)
  • 实体类(用户类)

    原则

    alt text

软件测试

alt text

白盒测试与黑盒测试

  • 白盒测试(结构测试)
    • 路径覆盖
    • 逻辑覆盖
  • 黑盒测试(功能测试)
    • 等价类划分(不同类的问题)
    • 边界值分析

执行方式

  • 人工
  • 自动化
    • 先写脚本-> 自动化执行
    • 不适合项目周期短,需求变动频繁
    • 单元自动化测试、接口自动化测试、UI 自动化测试

软件测试阶段

  • 单元测试(详细设计,内部模块的测试)
  • 集成测试(概要设计,模块之间的测试)
  • 系统测试(需求分档,功能测试、性能测试、验收测试、压力测试等)
  • 确认测试(需求文档,新版教程移除)

集成测试

  • 一次性组装(风险高)
    • 自顶向下(可能需要加桩模块)
    • 自底向下(模拟数据)
  • 增量式组装(测试全面)

系统测试

  • 功能测试
  • 性能测试
    • 负载测试(各种工作负载性能)
    • 压力测试(测上线,极值,系统瓶颈)
    • 强度测试(测下线,极值,资源特别低情况运行)
    • 容量测试(并发测试)
    • 可靠性测试(MTTF之类的参数)
  • 健壮性测试
  • 用户界面测试
  • 安全性测试
  • 安装与反安装测试

需求工程

阶段

需求阶段

  • 需求获取
  • 需求分析
  • 形成需求规格
  • 需求确认与验证(形成需求基线)
  • 需求管理(对基线的管理)

需求获取

需求获取

方法

  • 用户面谈(成本高,需要专业领域知识支撑)
  • 联合需求计划(高度组织的群体会议,消除分歧,做好交互)
  • 问卷调查(用户多,成本低)
  • 现场观察(针对较为复杂的流程和操作)
  • 原型化方法(解决早期需求不确定问题)
  • 头脑风暴法(发散思维,产生新的观点)

需求分析

需求分析

  • 功能模型(数据流图 DFD)
  • 数据模型(关系模型ER)
  • 行为模型(状态转换图)
    通过数据字典进行联系

UML

UML

事务
  • 结构事务(静态部分)
  • 行为事务(时间和空间上的动作)
  • 分组事务(文件夹)
  • 注释事务

UML图

需要熟记

  • 静态图
  • 行为图

需求跟踪

跟踪矩阵

alt text

需求变更管理

alt text

  • 问题分析和变更描述
  • 变更分析和成本计算
  • 变更实现

软件工程

开发过程模型

瀑布模型

  • 需求分析
  • 软件设计
  • 程序设计
  • 编码实现
  • 单元测试
  • 集成测试
  • 系统测试
  • 运行维护

特点

严格区分阶段,只适合需求明确的项目

缺点

  • 正确性难以确定
  • 串行化,很长才能看到结果
  • 每个阶段完全解决这个阶段的问题(不现实)

原型模型

  • 需求分析(主要针对该项)
  • 软件涉及
  • 程序设计

两个阶段

  • 原型开发阶段
  • 目标软件开发阶段

原型分类

  • 抛弃型原型
  • 演化型原型

alt text

V 模型

alt text
测试贯穿于始终

测试分阶段,测试计划提前

W 模型

W模型

测试和开发进行

迭代和增量

迭代与增量

增量

一块一块做增量

迭代

逐步进化

螺旋模型

螺旋模型

以快速原型模型为基础+瀑布模型

考虑了风险问题

构建组装模型

构建组装模型
示例:方舱医院、积木

优点:易扩展、易重用、降低成本、安排任务更灵活

缺点:需要经验丰富的架构师、设计不好的构建难重用、强调重用牺牲其他指标、第三方构建质量难控制

基于构建的软件工程(CBSE)

CBSE

  • 购买而不是重新构造(不要重新造轮子 )
    要素

组装

  • 顺序组装
  • 层次组装(必须分层,层次之间接口兼容)
  • 叠加组装(多个合并新的构建、对外提供接口,不需明确顺序)

    不兼容

  • 参数不兼容(操作有相同的名字,但是参数类型和参数个数不相同)
  • 操作不兼容(操作名有不同)
  • 操作不完备(有些操作无法完成)

快速应用开发模型(RAD)

  • SDLC 瀑布
  • CBSD 基于构建

统一过程(UP)

核心工作流

核心

  • 用例驱动
  • 以架构为中心
  • 迭代和增量

    阶段

  • 初始(需求)
  • 细化(设计确定系统架构)
  • 构造(构建的开发、构建)
  • 移交

核心工作流

  • 业务建模
  • 需求
  • 分析与设计
  • 实现
  • 测试
  • 部署
  • 配置与变更管理
  • 项目管理
  • 环境

敏捷方法

敏捷方法

敏捷方法-XP

价值观

  • 沟通(加强面对面沟通)
  • 简单(不过度设计)
  • 反馈(及时反馈)
  • 勇气(接受变更的勇气)

敏捷方法(SCRUM)

SCRUM
alt text

逆向工程

alt text

  • 实现级(语法树)
  • 结构级(程序分量之间相互联系关系)
  • 功能级(程序段)
  • 领域级(应用领域概念之间对应关系)

alt text

概念

  • 重构(同一抽象级别,例如算法重写,输入输出不变)
  • 设计恢复(借助工具抽象出有关数据设计)
  • 逆向工程(设计的恢复过程)
  • 正向工程(改变重构,改善整体质量)
  • 再工程()

净室软件工程

净室软件工程

知识产权与标准化

alt text

保护期限

  • 著作权 重要节点是50年
  • 商标是 10年 可延期
  • 发明专利是 20年
  • 实用型与外观设计 10 年

alt text

知识产权人

  • 合同是第一原则
  • 除了署名,都是单位的
  • 软件开发,没约定,归属于创作方
  • 商标与专利 谁先申请给谁

alt text

侵权判定

alt text
alt text

大数据

特点 5V

  • 大规模
  • 高速化
  • 多样化
  • 价值性
  • 真实性

步骤 (OLAP)

  • 数据获取/记录
  • 信息抽取/清洗/标注
  • 数据集成/聚集/表现
  • 分析/建模
  • 解释(业务专家)

挑战

  • 数据获取问题
  • 数据结构问题
  • 数据集成问题
  • 数据分析、组织、抽取、建模
  • 数据呈现

Lambda 架构

  • 批处理层 hdaop
  • 加速层 spark
  • 服务层 Hbase
    架构
    优缺点

Kappa 架构

取消批处理层
架构
优缺点

架构对比

对比
