结构化需求分析
数据流图
四要素
- 数据流：数据流向，没有控制信息
- 加工：功能块
- 数据存储：数据库、数据表
- 外部实体：使用这个系统的实体
数据平衡
- 父子平衡
- 没有输入有输出
- 没有输出有输入
- 输入输入不对版
面向对象分析 UML

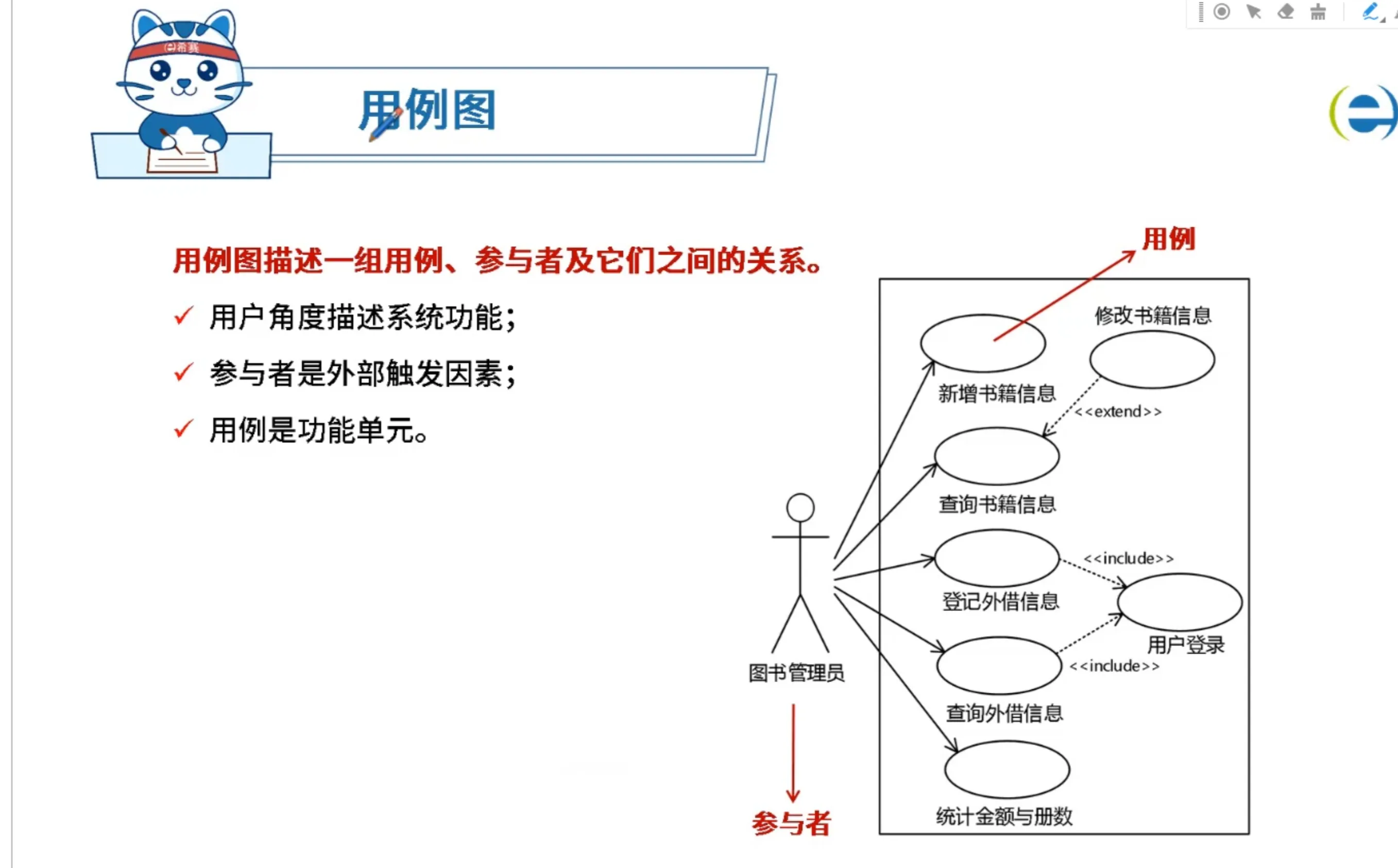

用例图

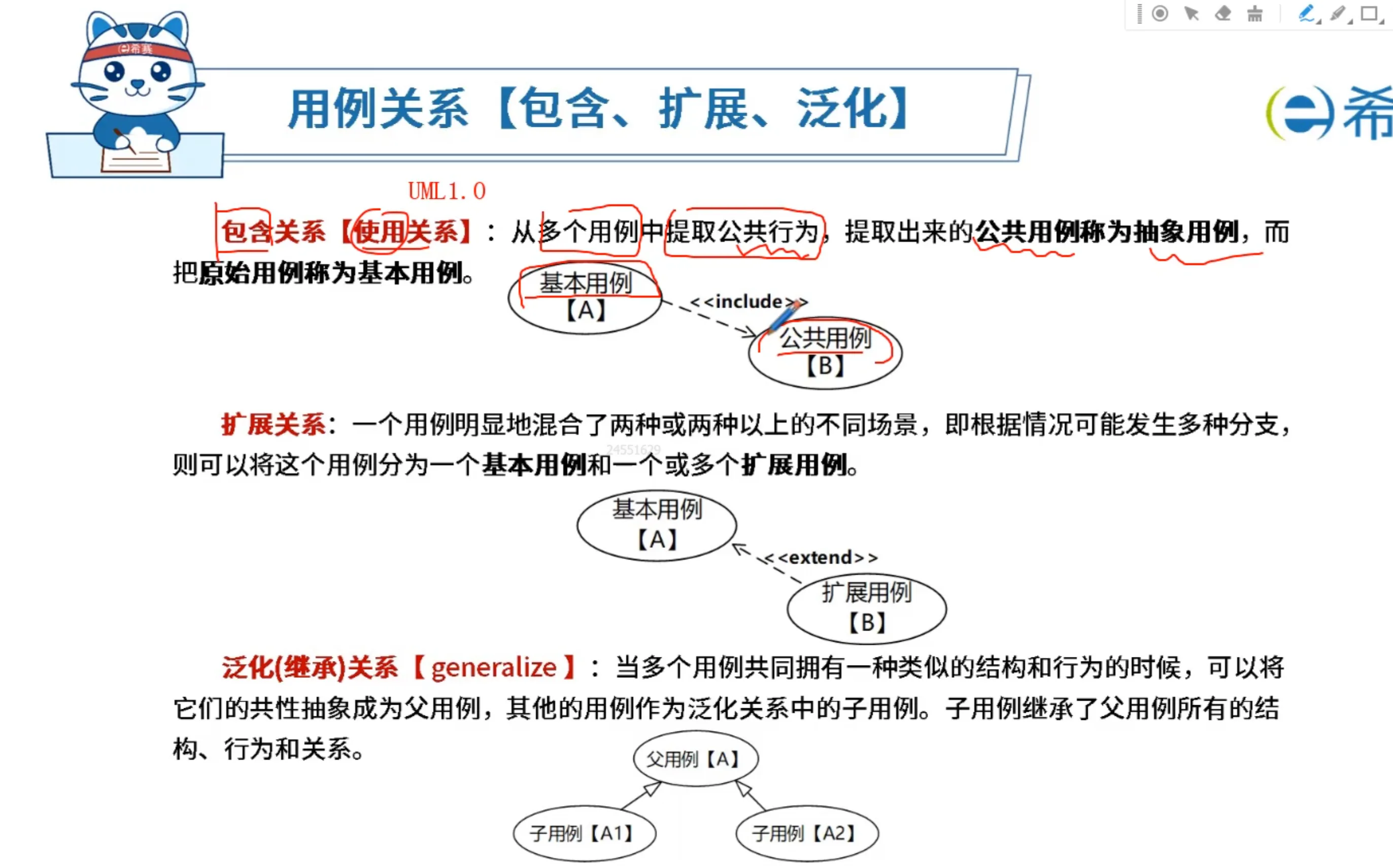

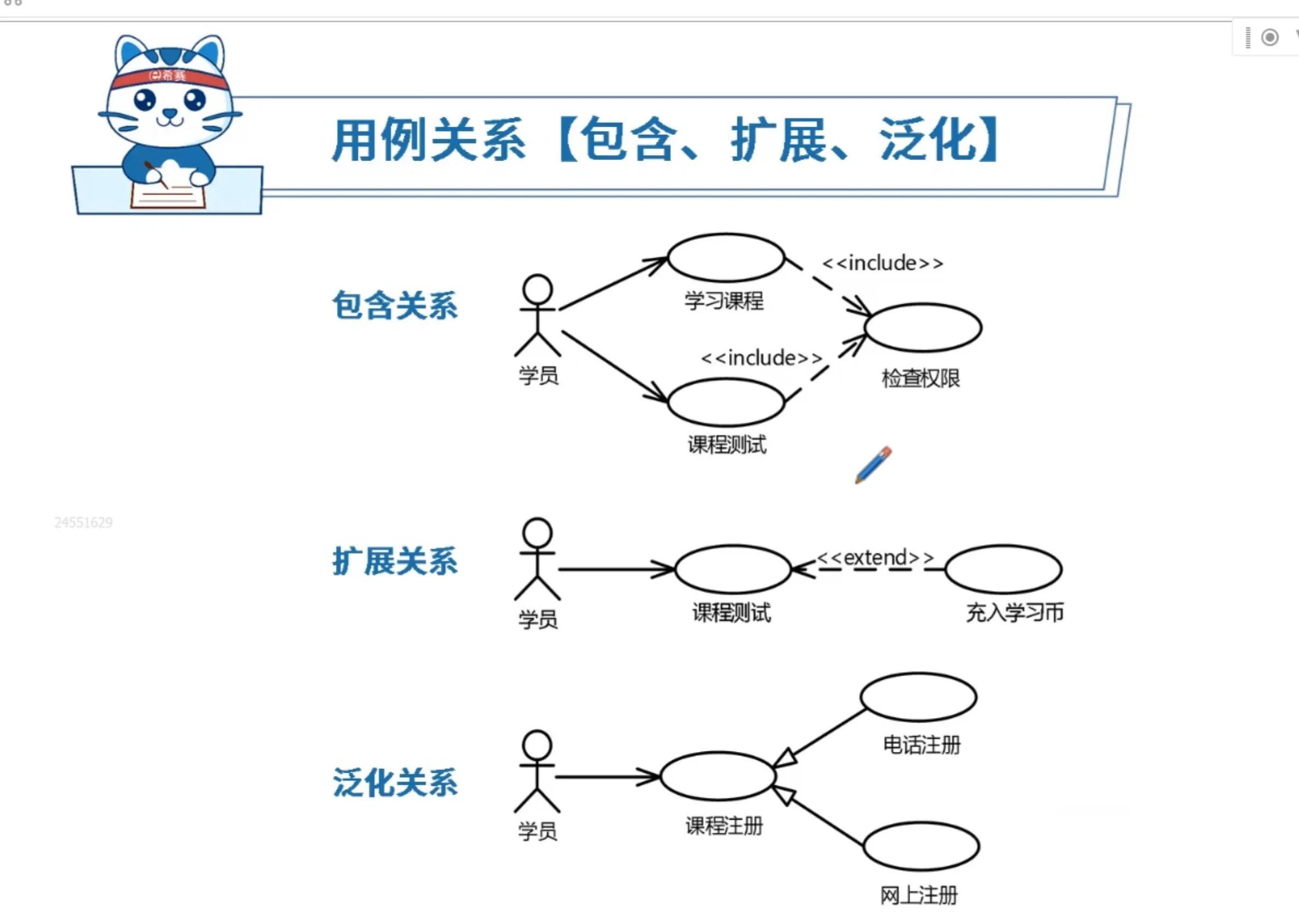

用例关系
- 包含（使用关系）：多个功能的共性抽取出来，都涉及到公共用例，必然
- 扩展关系: 有时要用到某种职能，可选
- 泛化：提高通用性，父子关系，如果没有父子关系就是包含

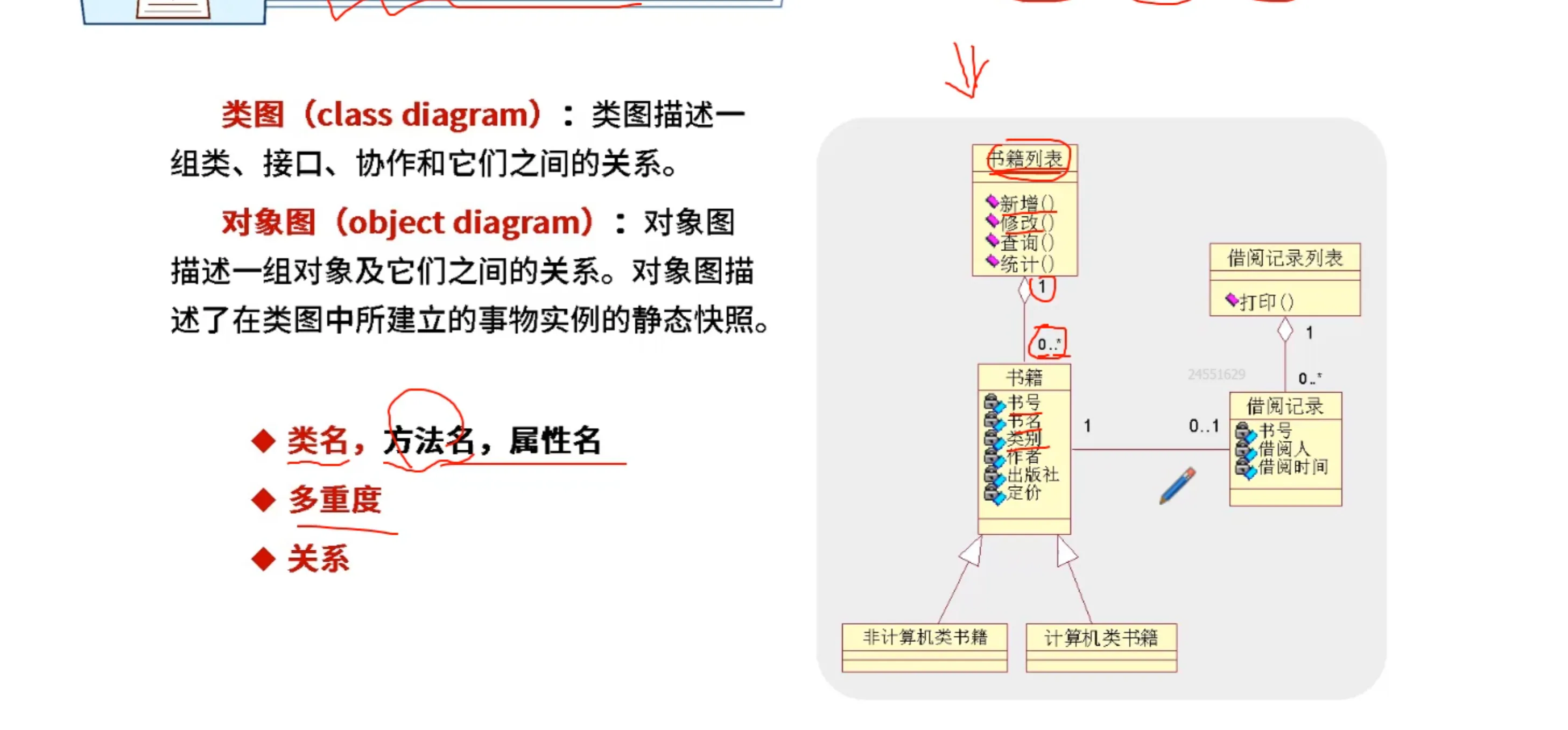

类图和对象图
- 类名
- 多重度
- 关系

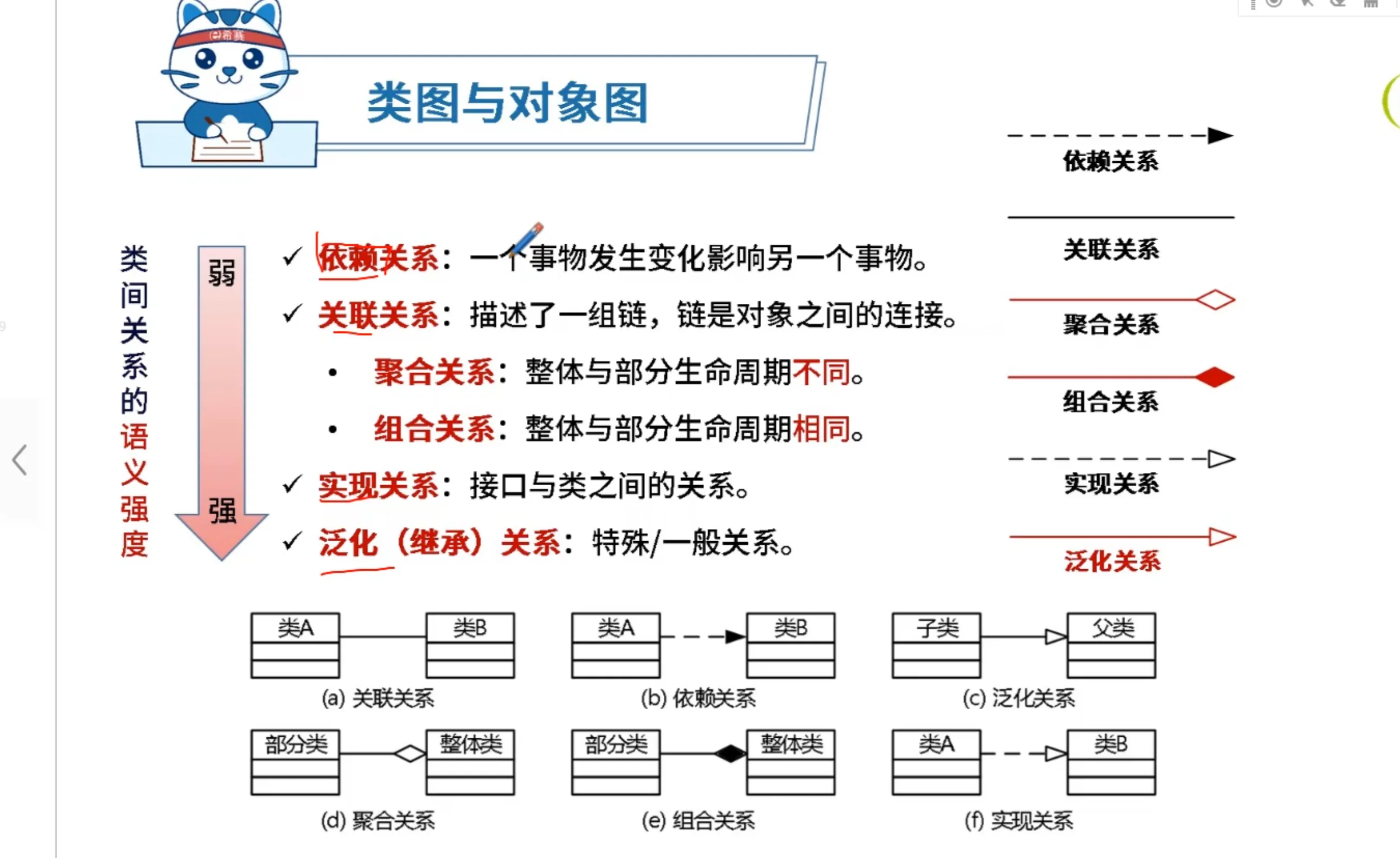

关系
语义强度（两者之间关系的稳定度），从弱到强
- 依赖关系：一个事物影响到另外一个事物
- 关联关系：描述了一组链，链是对象之间的连接
- 聚合关系：部分与整体生命周期不同
- 组合关系：部分和整体生命周期相同
- 实现关系：接口和类的关系，父类改成给你了接口（抽象类，实现类的关系）
- 泛化关系：特殊（子类）和一般（父类）关系
菱形，箭头部分是整体，另外一遍是部分
